Принцип работы кондиционера

В основе работы – перемещение тепла из одной среды в другую с помощью хладагента. При охлаждении устройство забирает лишнее тепло из комнаты и выводит его на улицу, а в режиме обогрева процесс разворачивается в обратную сторону. Дополнительно оборудование выполняет функцию осушения и извлекает из атмосферы в среднем около 2 литров воды в час (а при повышенной влажности до 5-10 литров). Встроенные фильтры очищают воздух от пыли и аллергенов.

Конструктивные особенности сплит-системы

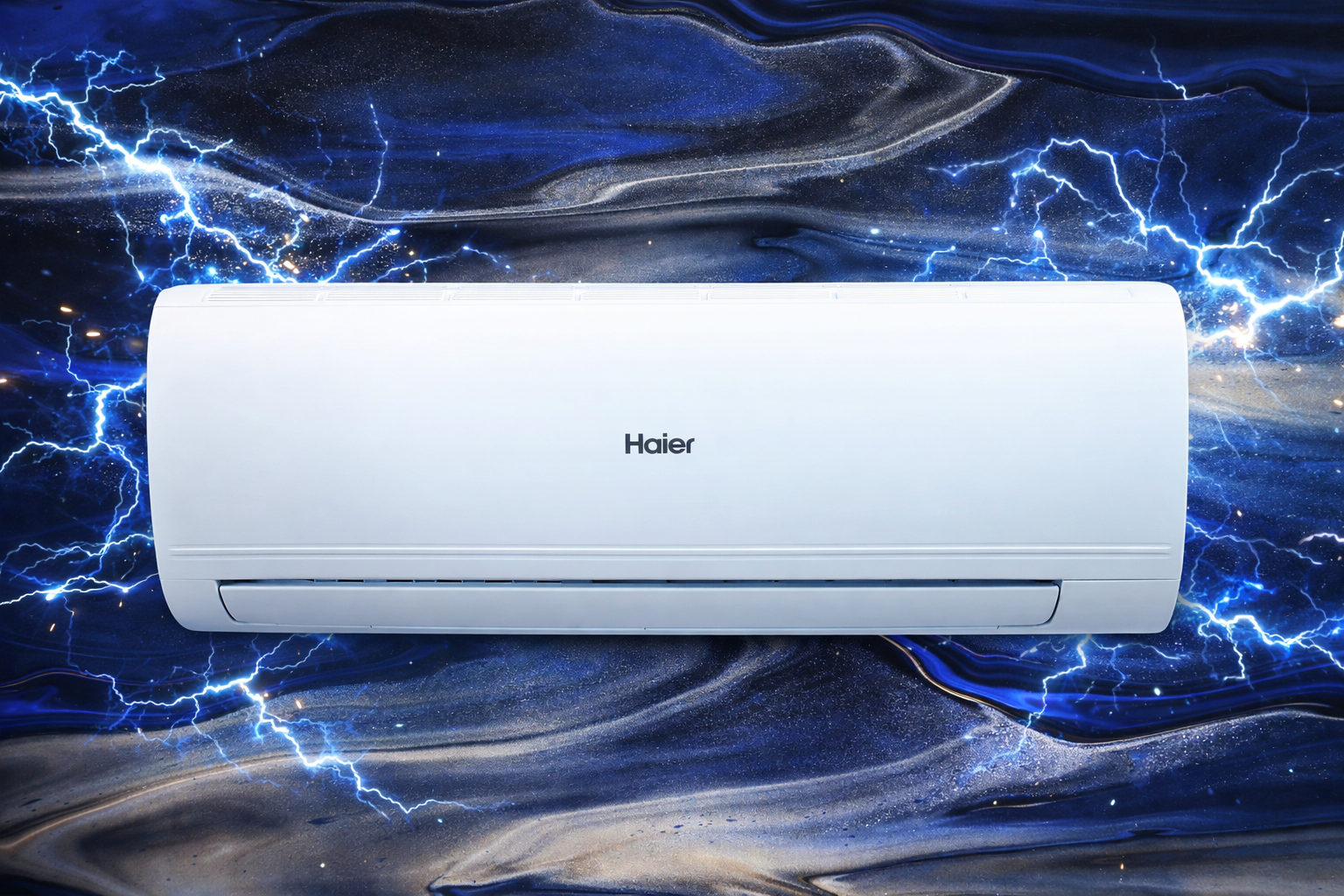

Внутренний блок Haier

Классическая сплит система состоит из двух раздельных модулей, соединенных медными трубками и электрическими кабелями. Такая конструкция позволяет вынести наиболее шумные компоненты (например, компрессор) за пределы жилого пространства. Наружный блок монтируется на фасаде здания, на крыше или открытых балконах, что обеспечивает эффективный сброс тепла в окружающую среду. Внутренний блок может быть любым: настенное, кассетное, канальное или напольно-потолочное – это зависит от дизайна и площади объекта.

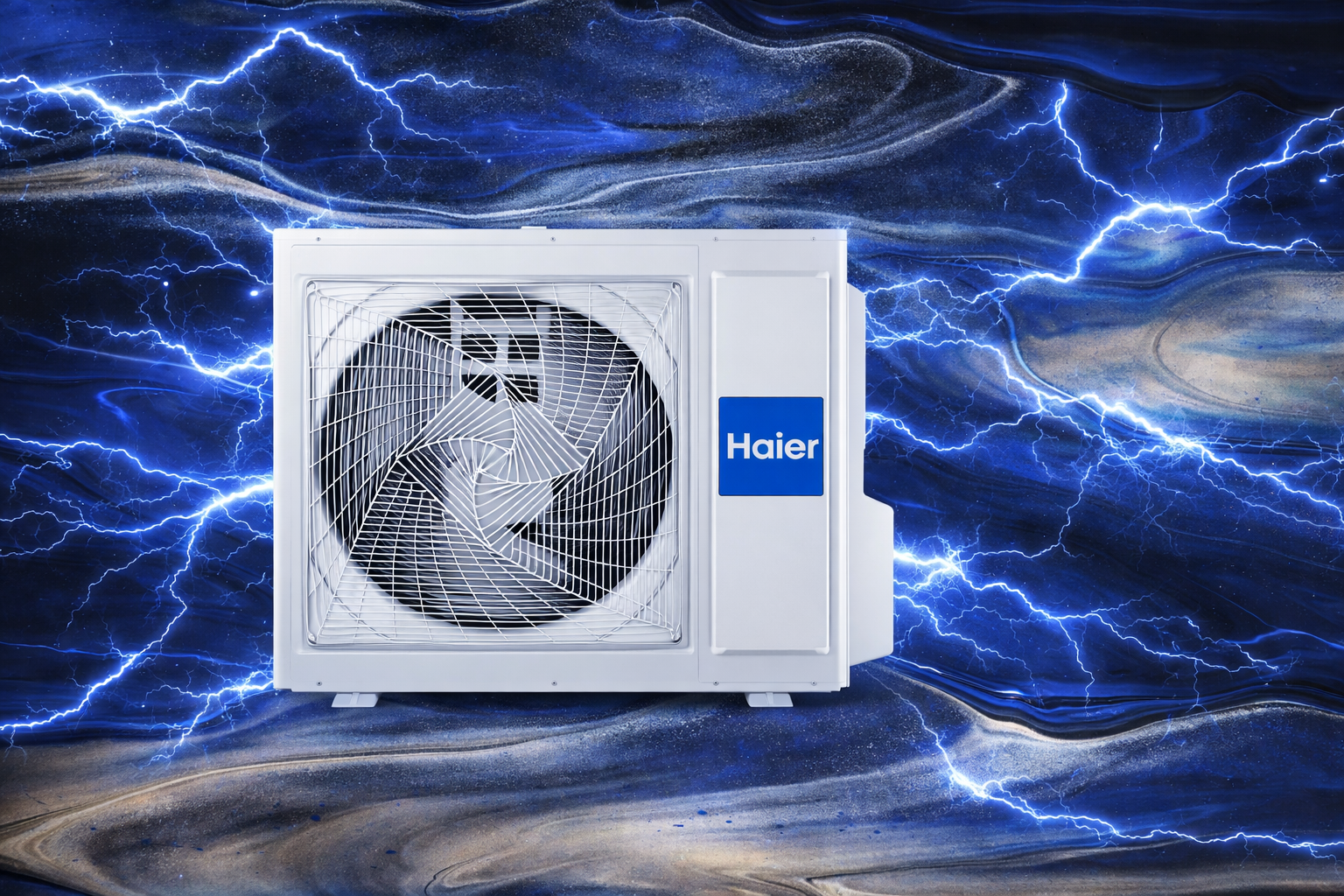

Внешний блок Haier

Внутри внешнего модуля находится компрессор, который является «сердцем» системы и обеспечивает циркуляцию фреона под высоким давлением. Также там расположен конденсатор (теплообменник), мощный вентилятор и четырехходовой клапан, отвечающий за переключение режимов. Внутренний блок содержит испаритель, вентилятор, систему фильтрации, плату управления и поддон для сбора конденсата. Работа всех узлов синхронизирована микропроцессором, который отслеживает показатели датчиков и команды с пульта дистанционного управления.

Типы хладагентов для кондиционеров

• R22 – старый тип фреона, эффективный для охлаждения, но содержащий хлор, который разрушает озоновый слой.
• R-410A – безопасная для озонового слоя смесь дифторметана (R-32) и пентафторэтана (R-125) в равных пропорциях.
• R32 – инновационный хладагент с более низким потенциалом глобального потепления, чем R-410A, и требующий меньше заправки, что делает его более экономичным и экологичным. Его преимущество также в меньшей вязкости и плотности – это повышает эффективность работы кондиционера примерно на 5%.
• R-407C – экологичная трехкомпонентная смесь – R32 (23%), R125 (25%), R134a (52%). Сложная в дозаправке из-за неоднородности состава.

В бытовых сплит-системах сегодня преобладают хладагенты типов R-410A и R32.

Физический принцип работы кондиционера и цикл охлаждения

Давайте разбираться: рассмотрим принцип работы кондиционера как замкнутый термодинамический цикл. В его основе лежит способность жидкостей поглощать тепло при испарении и отдавать его при конденсации. Фреон циркулирует по контуру, постоянно меняя свое агрегатное состояние под воздействием давления и температуры.

На первом этапе газообразный хладагент поступает в компрессор, где сжимается до 15-25 атмосфер. В результате этого процесса температура газа резко возрастает примерно до 70-90°С. Далее горячий газ направляется в конденсатор наружного блока, где обдувается вентилятором и превращается в жидкость, отдавая тепло уличному воздуху. После этого жидкий фреон проходит через дросселирующее устройство (капиллярную трубку или терморегулирующий вентиль), где его давление и температура мгновенно падают.

Финальная стадия цикла происходит в испарителе внутреннего блока:

• Холодная смесь жидкого и газообразного хладагента попадает в медные трубки теплообменника.
• Воздух из помещения прогоняется через испаритель, отдавая свою теплоту фреону.
• Хладагент закипает и снова переходит в газообразное состояние, забирает энергию из комнаты.
• Охлажденный поток возвращается в помещение и снижает общую температуру примерно на 7-15°C за один проход.

Преимущества инверторной технологии

Рассматривая вопрос о том, как работает кондиционер инверторного типа, отметим плавность регулировки его мощности.

В отличие от обычных моделей On/Off, которые циклично включаются и выключаются, инверторный компрессор работает постоянно, плавно меняя обороты. Это позволяет поддерживать заданную температуру с отклонением около 0,5-1°C, исключая резкие скачки и сквозняки. Инвертор экономит от 30% до 60% электроэнергии и работает значительно тише – он издает звук, сравнимый с шелестом листвы.

Обогрев

Режим обогрева превращает кондиционер в эффективный тепловой насос. Четырехходовой клапан меняет направление движения фреона и заставляет внутренний блок нагреваться, а внешний – охлаждаться.

Кондиционер не генерирует тепло напрямую, а делает его перенос с улицы в помещение. Эффективность этого процесса оценивается не КПД, а холодильным коэффициентом (COP), который показывает отношение перенесенной тепловой энергии к затраченной электроэнергии.

У лучших моделей COP может достигать значений 4-5, что значительно выгоднее использования любых электрических обогревателей. Однако существуют температурные ограничения: неинверторные модели обычно работают на обогрев до -5°C, а инверторные – способны эффективно обогревать дом при морозах до -15...-20°C. При приближении к нижней границе рабочего диапазона эффективность обогрева может снижаться примерно на 20%.

Мобильные кондиционеры

Если установка обычной сплит-системы по каким-то причинам невозможна, используют мобильные кондиционеры. Это моноблоки, где все компоненты (в том числе и компрессор) находятся внутри корпуса. Горячий поток отводится через гибкий воздуховод в окно. Такие кондиционеры довольно шумные (около 45-50 дБ) и менее производительные по сравнению с обычными.

Подробнее о мобильных кондиционерах вы можете прочитать в этой статье.

Обслуживание кондиционера

Регулярное техническое обслуживание – залог долгой службы любой техники.

Загрязненные сетчатые фильтры снижают эффективность охлаждения на 15% и негативно влияют на работу компрессора, поэтому лучше чистить их раз в 2-4 недели. Полную диагностику с проверкой давления фреона и дезинфекцией проводят 1-2 раза в год.

Появление неприятного запаха сырости, обмерзание медных трубок или испарителя, подтекание воды из корпуса внутреннего модуля, а также существенное снижение мощности охлаждения при повышенном шуме компрессора – это признаки, которые указывают на то, что нужно срочно обратиться в сервис!

Подробнее о других видах кондиционеров мы писали в этой статье.
