Обвязка радиаторов отопления

Правильный подбор всех элементов обвязки критически важен, так как он напрямую влияет на теплоотдачу радиатора и на возможность точной регулировки температуры в помещении.

Что такое обвязка радиаторов и почему она так важна

Обвязкой радиаторов называют совокупность труб, соединителей, а также запорных и регулирующих элементов (вентилей, шаровых кранов, фитингов), необходимых для подключения радиаторов водяного отопления к трубопроводу. Эффективность отопительной системы во многом зависит от того, насколько правильно выбран тип радиатора и арматуры для него.

Для успешного подбора комплектующих при установке или замене радиаторов необходимо заранее определить два ключевых параметра: схему подключения радиатора (боковое, нижнее, диагональное) и тип используемой системы отопления (однотрубная или двухтрубная). Качественное выполнение всех работ с использованием подходящего комплекта для подключения гарантирует, что система будет работать с максимальной эффективностью и надежностью.

Типы систем отопления: однотрубная и двухтрубная

Вся система отопления в доме может быть построена по одному из двух принципов. Сам принцип работы можно сравнить с последовательным и параллельным подключением в электрической цепи: это соответствует однотрубной и двухтрубной схемам соответственно.

Однотрубная система

Однотрубная система представляет собой последовательное соединение, где радиаторы идут друг за другом по единой магистрали. Горячий теплоноситель подается от котла к первому радиатору, затем от его выхода – к входу второго, и так далее; остывшая вода возвращается в котел от выхода последнего прибора.

Однотрубная система обычно применяется:

• в многоквартирных домах с централизованным отоплением (в некоторых типах домов советской постройки),
• в небольших частных домах (до ~100 м²) или для отдельных контуров.

Преимущество – простота схемы и возможность работы в системах с естественной циркуляцией (без электронасоса). Минус – неравномерное распределение температур вдоль контура: первый прибор получает более горячий теплоноситель, а дальние – менее нагретый. Для выравнивания теплопередачи применяют трубные переходы, радиаторы с разным количеством секций или балансировочные элементы.

Перекрытие подводки к отдельному радиатору в однотрубной системе без байпаса приведет к прекращению циркуляции через этот радиатор; при полном закрытии стояка (в зависимости от конкретной схемы) это может повлиять на работу смежных участков контура, поэтому в однотрубных системах часто предусматривают байпас.

Двухтрубная система

Двухтрубная система – это параллельное подключение каждого радиатора к отдельным магистралям: подающей и обратной.

Отметим, что двухтрубные схемы применяются:

• в современных многоквартирных домах с индивидуальными приборами учета или разводкой по квартирам,
• в коттеджах с индивидуальными котлами и автоматизированными системами отопления.

Преимущество – возможность установки на каждый прибор разнообразной регулирующей арматуры (термостатические клапаны, сервоприводы) и тонкого управления микроклиматом в отдельных помещениях с помощью датчиков и автоматики.

Схемы подключения радиаторов

От того, как трубы подходят к радиатору, зависит, насколько равномерно он прогреется. Выбор конкретной схемы зависит от этажности дома, габаритов и типа радиатора (секционный, панельный и т. д.), типа отопительной системы и напора теплоносителя. Рассмотрим три основные схемы подключения: диагональное, боковое (одностороннее) и нижнее.

Диагональное подключение

Входной патрубок (подача) находится сверху с одной стороны радиатора, а выходной патрубок (обратка) – снизу с противоположной стороны. Такое подключение считается наиболее эффективным: теплоноситель заполняет верхний коллектор и распределяется по вертикальным каналам, обеспечивая равномерный прогрев и высокую теплоотдачу. При правильном выполнении диагональное подключение обеспечивает минимальные теплопотери – в типичных условиях они могут быть порядка нескольких процентов (ориентировочно ~2%), однако конкретное значение зависит от конструкции радиатора и гидравлики системы. Особенно эффективно для радиаторов с большим количеством секций.

Боковое (одностороннее) подключение

Входной патрубок расположен сверху, а выходной – снизу, при этом оба патрубка находятся с одной стороны радиатора. При корректной гидравлике обеспечивается равномерный нагрев всех секций на радиаторах небольшого и среднего размера. Эта схема рациональна при радиаторах до примерно 12–15 секций; при большом числе секций могут появляться неравномерности прогрева. Это классическая схема в некоторых старых однотрубных системах.

Нижнее и седельное подключение

Подача и отвод теплоносителя выполняются через нижние патрубки радиатора. Преимущество – аккуратный внешний вид и возможность скрыть трубы в стяжке пола или стене. Однако верхняя часть радиатора может прогреваться слабее, и при тех же условиях КПД может быть ниже, чем у диагональной схемы – в зависимости от конструкции разница в эффективности может составлять порядка 5–15%. Нижние узлы удобны для двухтрубных систем в частных домах и при скрытой разводке.

Подключение со сквозным проходом (байпас)

В однотрубной системе радиатор обычно устанавливают с байпасом – перемычкой между подающей и обратной линиями. Это позволяет отключать радиатор, не нарушая циркуляции по общему контуру. В двухтрубной системе байпас не требуется, так как каждый прибор подключен параллельно к отдельным трубам подачи и обратки. При наличии байпаса в однотрубной схеме теплоноситель может идти по пути наименьшего сопротивления; если радиатор имеет много секций, поток через него может снизиться, а эффективность – упасть. Для небольших радиаторов (примерно 3–5 секций) разница обычно несущественна.

Комплектующие обвязки

Обвязка радиатора требует использования трех основных групп деталей: запорно-регулирующей арматуры, соединительных фитингов и крепежных элементов.

Запорная арматура

Шаровые краны

Основная задача – быстро и надежно перекрыть поток теплоносителя. Используются для отключения радиатора при ремонте или в аварийной ситуации. Внутри – металлический шар со сквозным отверстием; поворот рукоятки на 90° открывает или закрывает проход. Шаровые краны предназначены для двух рабочих положений: «открыто» или «закрыто» и не рекомендованы для точной регулировки расхода, так как при частичной перекрытии они быстро изнашиваются.

Регулирующая арматура

Регулирующая арматура необходима для контроля расхода теплоносителя в зависимости от тепловой потребности помещения.

Ручные регулировочные клапаны (термовентили)

Устройства, похожие по конструкции на обычные вентили: вращая шток, можно вручную изменять проходное сечение и тем самым регулировать подачу теплоносителя в радиатор.

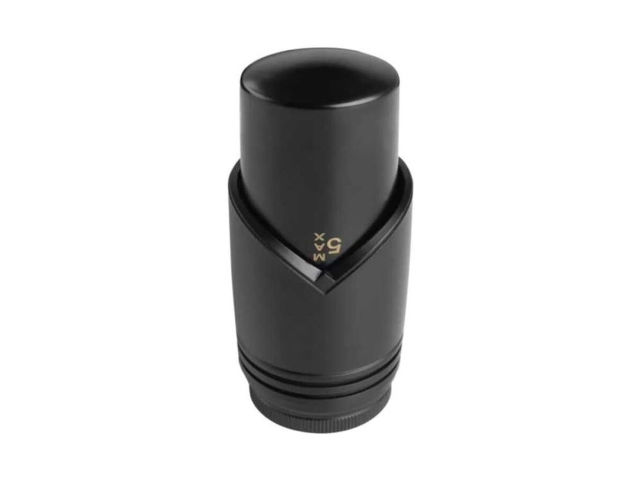

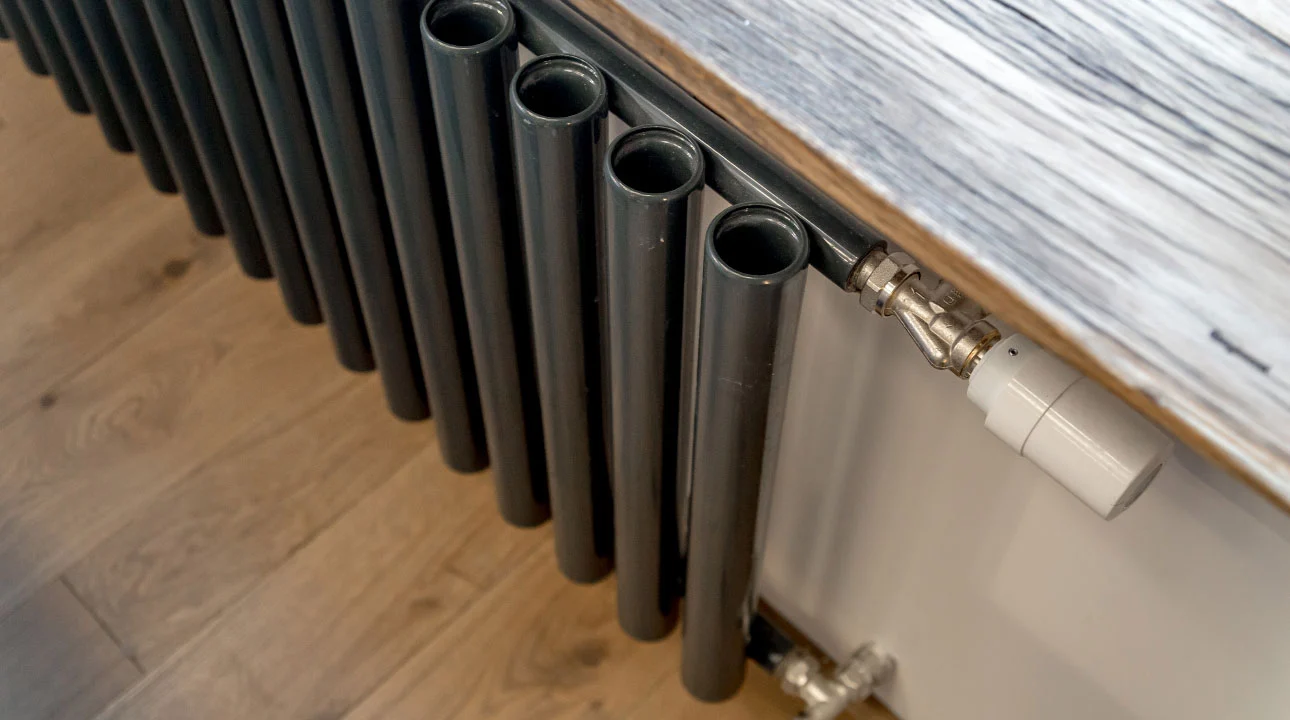

Автоматические термостатические клапаны (терморегуляторы)

Терморегуляторы поддерживают заданную температуру автоматически, меняя расход теплоносителя через радиатор. При установке термостатической головки подача уменьшается при повышении температуры в помещении и увеличивается при ее снижении, что позволяет экономить энергию (в ряде случаев – до ~20% в реальных системах при грамотной настройке) и задавать разные температуры в помещениях. Термоголовка обычно содержит чувствительный элемент (сильфон или капилляр) с термочувствительным заполнением.

Важно: терморегуляторы чувствительны к качеству теплоносителя и могут засоряться – в однотрубных системах могут потребоваться специальные клапаны с повышенной пропускной способностью и настроенный байпас.

Балансировочные вентили

В крупных системах эти вентили обеспечивают гидравлическую увязку: с их помощью вручную или автоматически настраивают расход теплоносителя через каждую ветку или прибор. Правильная настройка требует расчетов и участия специалиста.

Узлы нижнего подключения радиаторов

Узлы нижнего подключения – компактные сборные конструкции (часто Н-образной формы) для подведения тепловых подводок через пол или стену. Обычно включают запорные или регулирующие элементы, что позволяет отключать радиатор и аккуратно подвести трубы.

Воздухоотводчики

Воздушные пробки препятствуют циркуляции, вызывают шум и снижают теплоотдачу. Ручные воздухоотводчики (кран Маевского) открываются ключом или отверткой и устанавливаются в верхней точке радиатора. Автоматические воздухоотводчики стравливают воздух самостоятельно; они эффективны, но чувствительны к загрязнениям и требуют чистого теплоносителя.

Выбор труб и фитингов для обвязки

Стальные трубы – прочные, выдерживают высокое давление и температуру, но подвержены коррозии; монтаж обычно требует сварки или использования резьбовых соединений. Армированные полипропиленовые трубы легко монтировать, и они подходят для многих систем отопления при соблюдении температурных ограничений; они менее устойчивы к длительному перегреву и резким гидроударам по сравнению с металлом.

Металлопластиковые трубы удобны в монтаже и не ржавеют; слабые места – фитинги и необходимость контроля обжимных соединений со временем. Медные трубы долговечны и надежны, но при соединении с алюминиевыми радиаторами следует избегать прямого металлоконтакта – использовать диэлектрические переходники или другие меры защиты от электрохимической коррозии.

Проектирование и монтаж: правовые нюансы

При самостоятельной установке в частном доме ограничения обычно минимальны, но работы должны соответствовать технике безопасности и проектным требованиям. В многоквартирных домах отопительные приборы и стояки часто относятся к общедомовому имуществу, поэтому любые изменения на стояках и общедомовых магистралях нужно согласовывать с управляющей компанией или ТСЖ. Все работы на магистралях отопления должны выполняться организациями с соответствующими допусками (например, СРО), если того требуют местные нормы.

Во многих случаях установка запорной арматуры на подводках к радиатору является обязательной для аварийного отключения – рекомендуем уточнять требования в местных нормативных актах и у вашей управляющей организации.

Вывод

Обвязка радиаторов отопления определяет функциональность и экономичность всей системы теплоснабжения. Важно корректно определить тип системы (однотрубная или двухтрубная) и схему подключения (диагональная, боковая или нижняя), поскольку от этих параметров зависит подбор радиаторов, арматуры и настройки гидравлики. Для проектирования и монтажа сложных систем рекомендуется привлечение квалифицированных специалистов.
