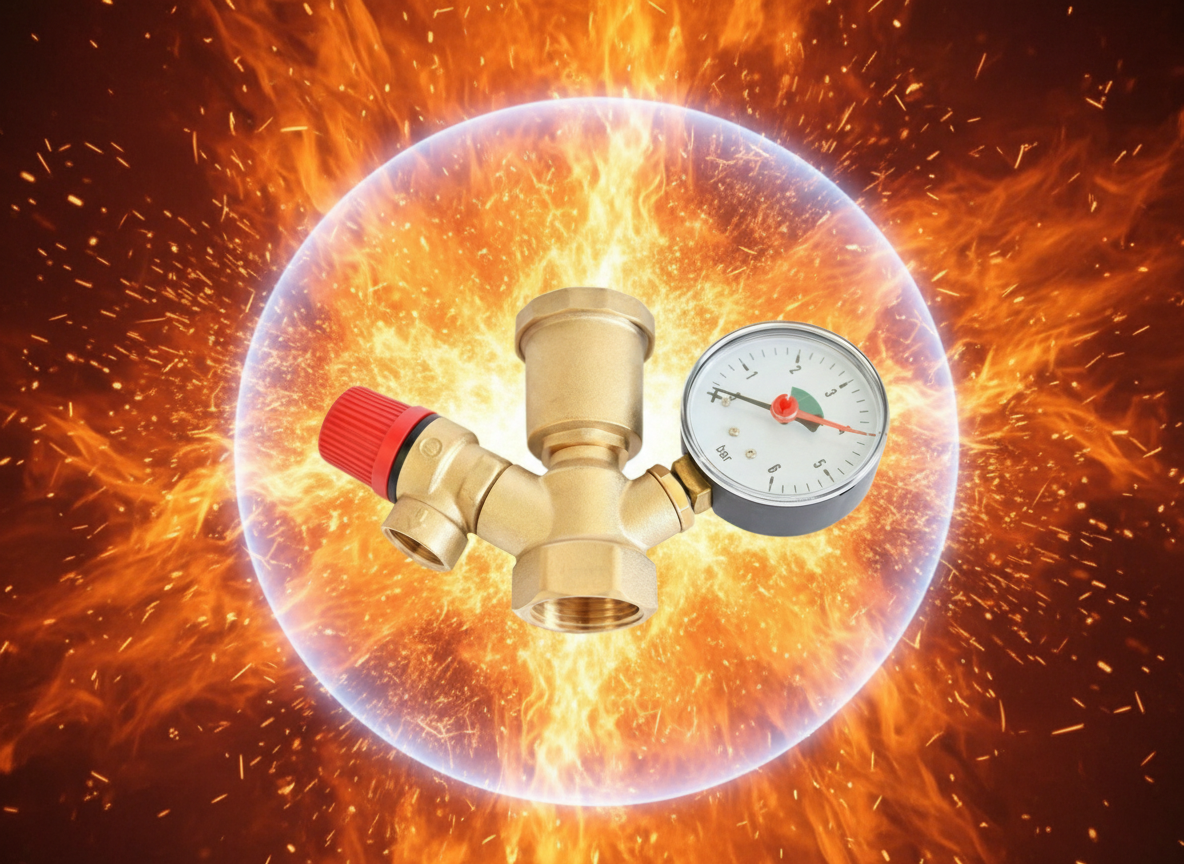

Группа безопасности для отопления

Группа безопасности для отопления – это ваш личный автоматизированный телохранитель для домашней системы обогрева. Представляя собой специализированный узел, она необходима для непрерывного контроля и автоматического регулирования критически важных параметров. Ее главная задача – круглосуточно контролировать давление и наличие воздуха, чтобы предотвратить аварии и продлить жизнь дорогому оборудованию.

Что такое группа безопасности для отопления и зачем она нужна

Любая закрытая система отопления в частном доме – это сложный «организм», где вода циркулирует под давлением. Любой отопительный контур является сложной динамической системой, которая нуждается в постоянном контроле. Представьте, что по каким-то причинам давление начинает резко расти (например, вышел из строя расширительный бак или случился перегрев котла). Без своевременного регулирования это может привести к разрыву труб или повреждению теплообменника котла. Именно эту задачу и решает группа безопасности – комплект устройств, смонтированных на специальном резьбовом фитинге (консоли, коллекторе), который работает в автоматическом режиме, не требуя участия человека.

Важный нюанс: если у вас система открытого типа (с расширительным баком в самой верхней точке, сообщающимся с атмосферой), группа безопасности не нужна, так как давление в ней равно атмосферному.

Из чего состоит группа безопасности и как она работает

Группа объединяет три прибора на общем латунном или стальном коллекторе (консоли). Группа безопасности может быть как цельнолитой конструкцией, так и собрана из отдельных элементов – принципиальной разницы в работе нет.

Предохранительный (мембранный) клапан

Задача – аварийный сброс избытка теплоносителя (жидкости или пара) при достижении критического давления. Это важнейший аварийный компонент.

Латунный корпус устройства содержит мембрану и стальную пружину. При нормальном давлении пружина держит клапан закрытым. Когда сила давления теплоносителя преодолевает сопротивление пружины (обычно при 1.5–3 бар), клапан открывается и сливает излишек. Обычно для нормализации достаточно слить около 100 мл воды.

Давление срабатывания должно быть на 15–25% выше рабочего давления системы (1.5-2 бар) и совпадать с максимально допустимым для теплообменника котла. Этот клапан – аварийный, а не регулировочный. Он не выполняет функцию расширительного бака. Частые срабатывания – сигнал о неисправности (например, нерабочий расширительный бак, отсутствие в нем воздуха, закипание теплоносителя). Конструкция не предназначена для многократных сбросов; после нескольких срабатываний может возникнуть течь.

Автоматический воздухоотводчик

Прибор должен производить постоянное удаление воздуха, который скапливается при заполнении системы, подпитке или выделяется из воды при нагреве. Это предотвращает «завоздушивание» магистралей и неполноценный обогрев.

Внутри латунного корпуса находится поплавок, связанный с игольчатым клапаном. При скоплении воздуха поплавок опускается и открывает клапан для стравливания.

Такой воздухоотводчик должен быть установлен строго вертикально. Для корректной работы давление в системе должно превышать 0.5 атм. Бывают прямые и угловые модели.

Манометр

Нужен, чтобы осуществлять визуальный контроль текущего давления для оперативной оценки состояния системы.

Шкала должна перекрывать рабочее давление с запасом. Оптимально, если рабочее значение (например, 1.5 бар) находится в средней трети. Манометры имеют класс точности (например, 1.5 или 2.5). Удобны модели с цветовыми зонами. В быту наиболее популярны надежные пружинные манометры.

Как все это работает в связке

Алгоритм защиты полностью автоматический:

• Мониторинг. Манометр показывает текущее давление.
• Удаление воздуха. Воздухоотводчик постоянно стравливает скапливающуюся паровоздушную смесь.
• Аварийная защита. При опасном скачке давления срабатывает предохранительный клапан, сбрасывая излишки теплоносителя и спасая систему от разрушения.
• Ручное управление. Предохранительный клапан имеет возможность ручного открытия для обслуживания, но только при нулевом давлении по манометру.

На что смотреть при выборе

• Рабочее давление и температура. Параметры группы должны соответствовать вашей системе (минимум 3 бар, 110°C).
• Совместимость с теплоносителем. Группа должна быть рассчитана на воду, пар или антифриз, который вы используете.
• Диаметр подключения. Стандартная резьба для врезки – 1 дюйм. Резьбы под сами приборы часто бывают 1/2" и 1/4".
• Материал. Латунь (иногда с никелевым покрытием) – это наиболее оптимальный вариант. Также используется нержавеющая или оцинкованная сталь.
• Мощность котла. Справочный параметр, который указывают производители групп.

Главные правила установки

• Место. Верхняя точка на подающем трубопроводе сразу после котла (не далее 1 метра, для твердотопливных – часто рекомендуют стальной участок трубы на расстоянии).
• Обязательное условие. Между котлом и группой безопасности не должно быть никаких кранов или вентилей!
• Допустимый кран. Запорную арматуру можно ставить только после группы на трубопроводе.
• Слив. На выход клапана обязательна сливная трубка, отведенная в безопасное место.
• Герметичность. Все соединения уплотняют льном, ФУМ-лентой или нитью. После монтажа необходима проверка на герметичность и работоспособность.

Важно: в большинстве настенных котлов группа безопасности уже встроена производителем.

Вывод

Группа безопасности – это неотъемлемый элемент любой современной закрытой системы отопления, обеспечивающий автоматическую защиту от избыточного давления и воздушных пробок. Если ее правильно подобрать и установить, она защитит дорогостоящее оборудование от серьезных поломок, многократно окупив свою стоимость. Если вы не уверены в своих силах, монтаж стоит доверить специалисту – это гарантия надежности и вашего спокойствия.
