Термоголовки: как работают, какие бывают и почему они экономят ваши деньги

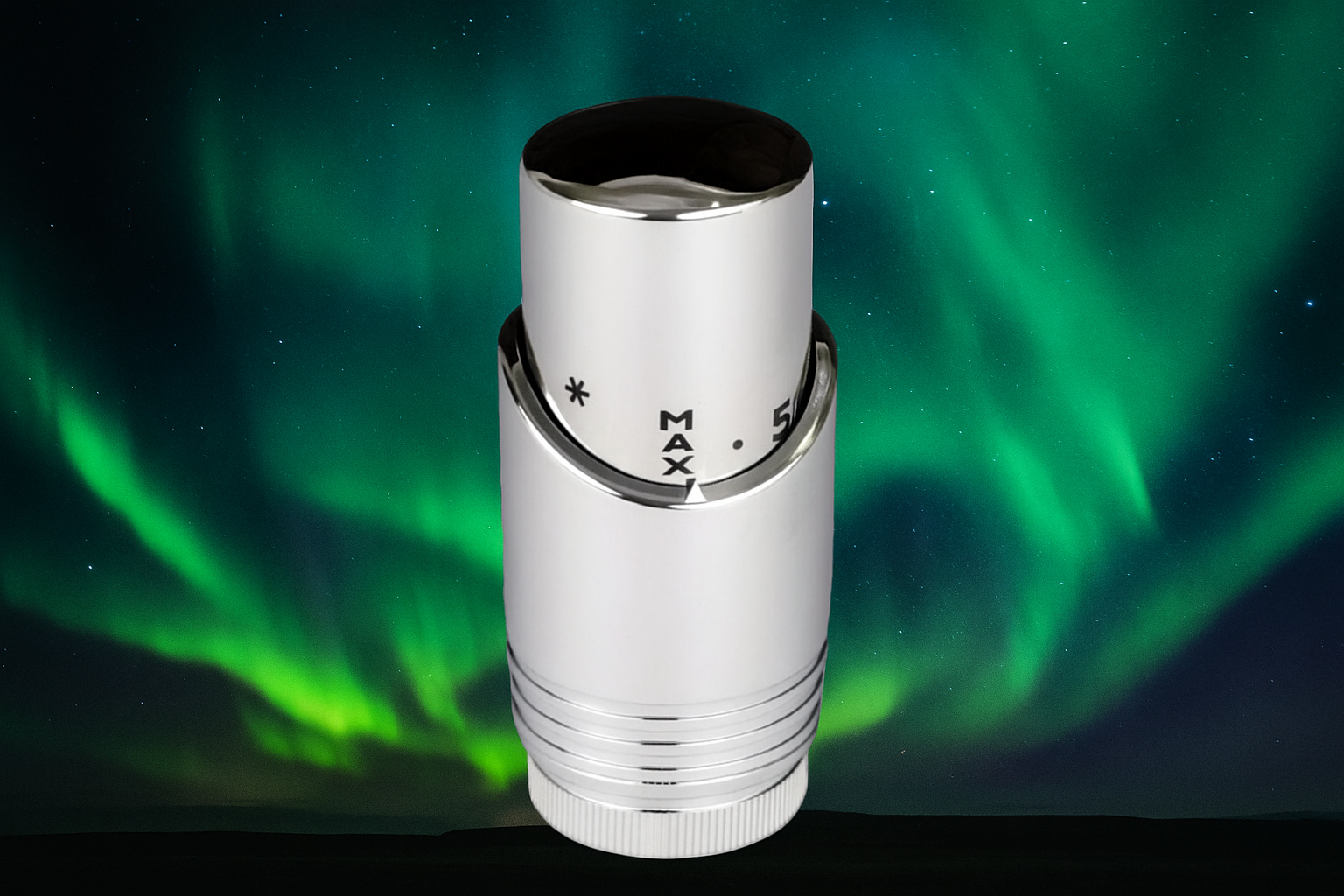

Что такое термоголовка

Термостатическая головка – это регулирующий компонент, задача которого заключается в управлении работой термостатического клапана (термоклапана). Основной механизм управления – вертикальное движение штока, который открывает или закрывает клапан, регулируя подачу теплоносителя.

Главная функция – поддержание заданного пользователем температурного режима. При достижении требуемой температуры воздуха головка сокращает или прекращает подачу горячего теплоносителя в радиатор. Как только температура падает ниже установленного значения, устройство возобновляет подачу. Это позволяет регулировать теплоотдачу каждого отопительного прибора индивидуально, а не изменять параметры централизованно на котле.

Принцип действия и конструкция термостатической головки

Терморегулирующая арматура состоит из ключевых элементов:

• Корпус со шкалой для настройки.
• Сильфон – герметичная капсула, содержащая термочувствительный наполнитель (газ, жидкость или твердое вещество) с высоким коэффициентом теплового расширения.
• Шток с золотником и возвратная пружина, которые воздействуют на седло клапана.

При нагреве воздуха в помещении вещество в сильфоне расширяется. Расширение передает усилие на шток, который начинает закрывать клапан – проходное сечение сужается, объем теплоносителя уменьшается, радиатор остывает. При охлаждении воздуха вещество сжимается, давление на шток ослабевает, и пружина возвращает его в открытое положение, увеличивая подачу.

Типы термоголовок по рабочему веществу

Классификация по типу наполнителя сильфона определяет скорость и точность реакции:

• Газонаполненные (газоконденсатные). Содержат сжиженный газ. Этот тип часто характеризуется наибольшей скоростью отклика на изменения температуры окружающей среды, что обеспечивает высокую точность поддержания заданного режима.
• Жидкостные. Содержат термочувствительную жидкость (например, этилацетат). Обладают хорошей скоростью реакции и считаются оптимальным выбором по соотношению «цена-качество», поддерживая температуру с точностью около ±1°C.
• Термостатические (твердотельные). Используют в качестве наполнителя парафин. Надежные и долговечные механические устройства. Скорость их реакции в среднем ниже, чем у газовых и жидкостных моделей.

Стандартный регулируемый диапазон температуры для большинства радиаторных головок – от +6°C до +28°C.

Применение термоголовок в системах отопления и типы датчиков

Регулирование работы радиаторов

Используются модели со встроенным датчиком температуры воздуха. Отметим, что их нельзя устанавливать в зоне прямых тепловых потоков от радиатора или труб, закрывать шторами, декоративными экранами или подвергать воздействию прямых солнечных лучей.

Узлы смешения (например, для водяного теплого пола или защиты котла)

Здесь требуется регулировать температуру теплоносителя, а не воздуха.

Применяются термоголовки с выносным датчиком, который бывает двух типов:

• Погружной: устанавливается в резьбовую гильзу на трубопроводе.
• Накладной: крепится на поверхность трубы с помощью хомутов.

Важный технический параметр при выборе – это размер и тип соединения с термоклапаном. Наиболее распространенные резьбовые соединения: M30×1.5 мм и M28×1.5 мм. Также существует быстрое клипсовое соединение типа M23×1.5.

Основные плюсы термоголовок

• Комфорт. Автоматическое поддержание стабильной заданной температуры в каждом помещении.
• Экономия. Исключается перегрев помещений. В автономных системах отопления грамотное использование термоголовок позволяет снизить затраты на энергоносители на 20–40%.

Вывод

Термостатическая головка – эффективный способ автоматизации. Выбор между газонаполненной, жидкостной или твердотельной моделью зависит от требований к скорости, точности и бюджету. Для работы в паре с радиатором при открытой установке достаточно модели со встроенным датчиком. Для скрытых радиаторов или узлов смешения необходима головка с выносным датчиком. Правильный подбор по типу, датчику и техническому присоединению (резьбе) гарантирует максимально корректную работу оборудования.
