Как выбрать оптимальную схему разводки отопления дома

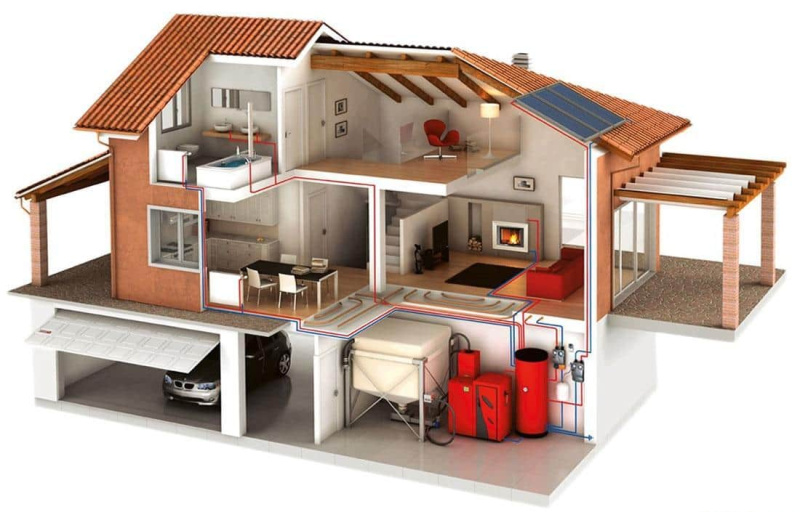

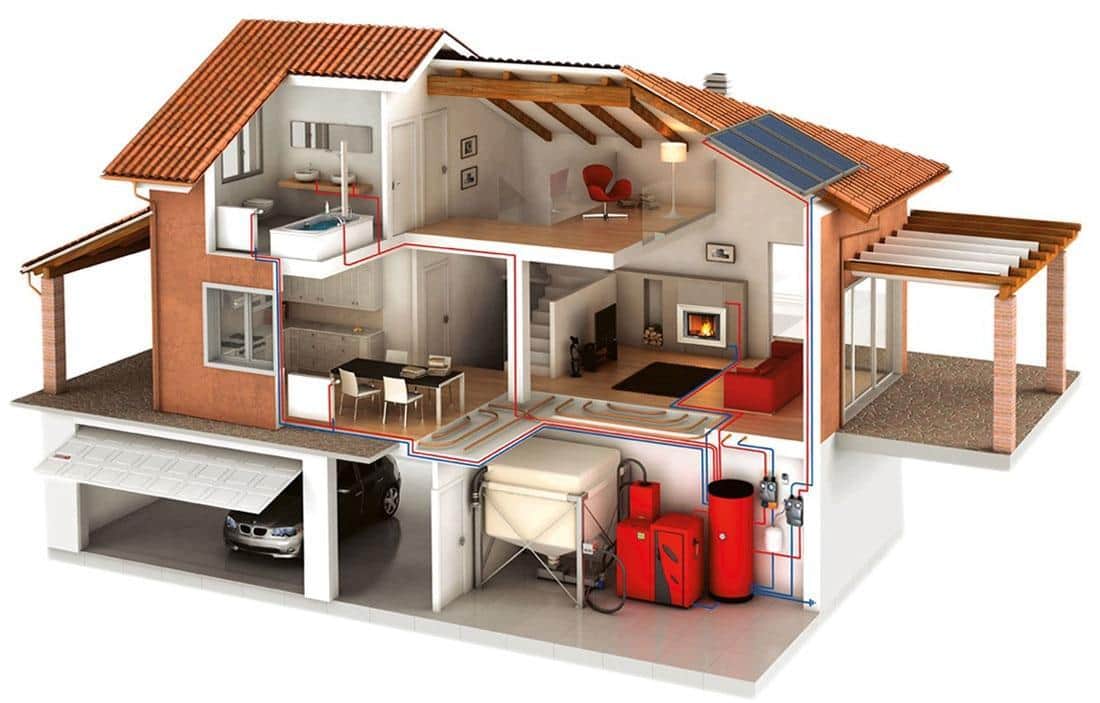

Ошибки в проектировании отопления сказываются на комфорте: неравномерно прогреваются помещения, холодно на нижнем или верхнем этаже, не выставляется подходящая температура и т. д.
В статье расскажем, на что ориентироваться при выборе конфигурации отопления. Рассмотрим преимущества и недостатки разных разводок:
- с естественным и принудительным движением теплоносителя,
- горизонтальным и вертикальным расположением стояков,
- с попутной и тупиковой циркуляцией жидкости,
- однотрубной и двухтрубной конфигурацией.
Однотрубная система отопления
Ключевой признак однотрубных систем – все приборы соединяются последовательно, отсутствует деление на обратный контур и подающую магистраль.
Подобные конструкции с вертикальным расположением стояков можно встретить в большинстве жилых домов, возведенных в советские годы. По единой магистрали перемещается нагретая и охлажденная жидкость. Она циркулирует по одной из двух схем:
-
С замыкающими участками конструкции. Отличительный элемент установки – байпас, расположенный между трубами присоединения к радиатору. Теплоноситель делится на два потока: один поступает в отопительные приборы верхних этажей, остальная часть спускается по стояку через байпас. Охлажденная водяная смесь соединяется с горячим теплоносителем и спускается к нижним этажам. Схема позволяет устанавливать трехходовой вентиль для поддержания комфортного температурного режима в комнатах.
-
С проточной конфигурацией: теплоноситель последовательно стекает от верхних этажей вниз, постепенно расходуя энергию. Для нивелирования разницы потребуется установить на нижних этажах дома радиаторы с большим количеством секций.
Однотрубная система отопления с верхней разводкой и естественной циркуляцией теплоносителя
Схема получила высокую распространенность благодаря следующим преимуществам:
-
возможность отказаться от насоса и сделать систему гравитационной;
-
низкие расходы на строительные материалы;
-
простые узлы обвязок;
-
облегченный монтаж по сравнению с коллекторной и двухтрубной разводкой.
Также перечислим основные минусы:
-
неравномерный прогрев дома: температура на верхних этажах значительно выше, чем на нижних. Неправильное распределение теплогидравлических нагрузок ведет к необходимости увеличения размера приборов по мере остывания теплоносителя;
-
вертикальная однотрубная конструкция с нижней разводкой отопления не сможет успешно функционировать без циркуляционного насоса, воздухоотводчика и расширительного бака;
-
при использовании проточной схемы владелец дома не сможет установить кран двойной регулировки и настраивать температуру в помещении.
Схема однотрубной системы отопления с насосной циркуляцией воды с проточным движением воды и через байпасы
Однотрубная конфигурация с естественным движением теплоносителя подходит только для коттеджей с чердачным помещением, в котором устанавливается верхняя разводка. Следует помнить, что данная схема значительно осложняет осуществление врезки теплого пола.
Двухтрубная схема системы отопления
Отличительный признак двухтрубной разводки – к каждому радиатору присоединяются две магистрали. Теплоноситель поступает по подающему трубопроводу, охлажденная вода возвращается в нагревательный котел по обратному контуру.
Способ выполнения двухтрубной разводки
Для разводки труб применяют две схемы:
-
«Звезда». Обратные и подающие трубы идут от общего коллектора к каждому радиатору. Они разветвляются на количество частей, идентичное числу отопительных приборов.
-
«Шлейф». Обратные и подающие трубы последовательно идут к радиаторам. Приборы, удаленные от генератора энергии на большее расстояние, получают меньше тепла.
Двухтрубная конфигурация проектируется с верхней или нижней разводкой отопления.
Двухтрубная верхняя разводка
Система с верхней разводкой предполагает циркуляцию теплоносителя сверху вниз. Он проходит через радиаторы и возвращается по стоякам в обратный трубопровод и нагревательный котел.
Для естественной циркуляции жидкости необходимо обеспечить уклон горизонтальных магистралей с коэффициентом 0,002-0,003. Подпитка системы осуществляется в обратный контур из водопровода или путем добавления жидкости в расширительный бак. Во время смешивания холодной воды с остывшим теплоносителем повышается плотность раствора, увеличивается напор. Для улучшения циркуляции рекомендуется утеплять главный стояк.
Расширительный бачок, который обеспечивает саморегулирование объема жидкости, – обязательный модуль конструкции с верхней разводкой. Он может быть в простом или сложном исполнении.
Простая модель представляет собой емкость с двумя трубами: одна из них необходима для контроля заполнения бака жидкостью, другая выполняет роль стояка подачи в отопительной системе. Основные недостатки простого расширителя:
-
необходимо проверять уровень воды в емкости с периодичностью в 6-12 месяцев;
-
корпус нуждается в утеплении для предотвращения замерзания воды зимой.
Сложная конструкция бачка имеет 4 трубы: обратка и подача обеспечивают циркуляцию и сводят к минимуму риск замерзания воды; два других элемента контролируют уровень жидкости. Способ отличается высокой автоматизацией процессов, но не пользуется популярностью из-за сложного монтажа и большого количества труб, которые необходимо тянуть через все этажи. Владельцу дома проще 1-2 раза в год обеспечить ручной долив воды в систему.
Балансировку двухтрубной отопительной конструкции реализуют путем установки автоматических или ручных вентилей и постепенного увеличения условного прохода труб от котла к радиаторам. В конструкции с естественной циркуляцией воды гидравлическое сопротивление должно быть меньше напора.
Верхняя разводка отопления подходит для сооружений с чердаком: компенсирующий бак для удаления воздуха должен быть расположен на самой верхней точке конструкции.
Двухтрубная нижняя разводка
В системе с нижней разводкой теплоноситель двигается снизу вверх. Для ее применения необходимо установить кран Маевского или другой воздушный спускник, автоматический воздухоотводчик.
В жилых помещениях редко встречается нижняя разводка с естественным движением теплоносителя. Для нее требуется больше число радиаторов, на каждом из которых должен быть установлен воздушный спускник. Это приводит к необходимости стравливания воздуха каждую неделю. Окольцовка подающей магистрали воздушным трубопроводом не решает проблему. Она стирает все достоинства нижней разводки и требует установки стояков через все этажи дома.
Для использования нижней разводки необходимо ввести в схему насос. В этом случае она характеризуется следующими преимуществами по сравнению с верхним расположением магистрали:
-
небольшая протяженность трубопровода в неотапливаемых помещениях;
-
уменьшение непроизводственных потерь энергии;
-
удобное отключение отдельных стояков на время ремонтных работ: вентили расположены в одном месте;
-
эстетичный внешний вид: большинство труб скрыто в подвальном помещении или в конструкции пола.
Главное преимущество двухтрубной конфигурации – простая регулировка температуры в помещениях с помощью автоматического или ручного вентиля. При использовании циркуляционного насоса можно прокладывать трубы меньшего сечения.
Ключевые минусы в сравнении с однотрубной системой:
-
высокая стоимость и сложность монтажа;
-
большое количество соединительных элементов и труб;
-
необходимость использования дополнительных клапанов для удаления воздуха.
Двухтрубную конфигурацию целесообразно использовать в домах, предназначенных для постоянного проживания. При внедрении циркуляционного насоса схема подходит для зданий любой этажности.
Тупиковая и попутная разводка
Для двухтрубной конфигурации можно проектировать тупиковую и попутную схему.
Тупиковая схема движения теплоносителя
Попутная схема движения или петля Тихельмана
Попутная конфигурация подразумевает перемещение воды по обратному и подающему контуру в одном направлении. В обозначенной схеме циркуляционные кольца характеризуются равной длиной, и до всех радиаторов доходит одинаковое количество тепла. Попутная разводка на практике в основном используется в крупных производственных помещениях. Равномерный прогрев приборов – ключевое достоинство конструкции. Низкая распространенность схемы в жилых помещениях обусловлена следующими недостатками:
-
большой расход строительного материала и сложный монтаж по сравнению с тупиковой конструкцией;
-
необходимость применения труб большого диаметра.
Для жилых зданий чаще используют тупиковую разводку, при которой вода перемещается по подающему контуру в противоположном направлении относительно потока обратной магистрали.
Для конструкции характерна разная протяженность циркуляционных колец. Получить одинаковое гидравлическое сопротивление помогает деление протяженной магистрали на несколько отдельных контуров. Балансировка тупиковой разводки осуществляется путем установки ручных или автоматических вентилей, постепенного уменьшения сечения труб от котла к радиатору. Для реализации схемы требуется небольшое количество строительных материалов.
Тупиковое движение теплоносителя подходит для простой и многоуровневой отопительной системы.
Вертикальная разводка отопления
Для отопительной системы с вертикальной конфигурацией характерно присоединение отопительных приборов, расположенных на разных этажах, к одному стояку. Различают однотрубную и двухтрубную вертикальную схему.
Однотрубная вертикальная разводка
Однотрубную вертикальную схему можно выполнить с замыкающими участками или в виде проточной системы. Для реализации любого варианта потребуется циркуляционный насос.
Схемы однотрубных систем отопления с насосной циркуляцией воды с проточным движением воды и через байпасы: 1 - котел; 2 - циркуляционный насос; 3 - расширитель открытого или закрытого типа; 4 - воздухосборник (автоматический, полуавтоматический или с ручным удалением воздуха); 5 - трехходовый кран
Обе конфигурации характеризуются постепенным охлаждением теплоносителя при движении от верхних этажей к нижним. Для компенсации потерь последние радиаторы устанавливают с большим количеством секций.
Разводка с замыкающими участками предпочтительна. Она позволяет устанавливать трехходовые краны для регулирования нагрева приборов.
Преимущества однотрубной вертикальной разводки относительно двухтрубной:
-
меньшая протяженность магистрали;
-
легкий монтаж за счет простых узлов трубных обвязок.
Ключевой недостаток однотрубной вертикальной схемы – неравномерный прогрев дома: температура на верхних этажах значительно выше.
Двухтрубная вертикальная разводка
Двухтрубная схема с вертикальным трубопроводом проектируется с нижней или верхней разводкой. Для постоянной циркуляции воды используется насос, для контроля теплоотдачи радиаторов – кран двойной регулировки.
Схемы двухтрубных систем отопления с насосной циркуляцией воды с верхней и нижней разводкой подающего трубопровода: 1 - котел; 2 - циркуляционный насос; 3 - расширитель открытого или закрытого типа; 4 - воздухосборник (автоматический, полуавтоматический или с ручным удалением воздуха); 5 - кран Маевского
Нижняя разводка отопления характеризуется меньшим объемом непроизводственных потерь тепла.
Вертикальная двухтрубная конфигурация позволяет отключать отдельные стояки во время ремонта. Она подходит для загородных домов и коттеджей с любым количеством этажей.
Горизонтальная разводка отопления
В отопительной горизонтальной системе радиаторы каждого этажа подключены к отдельному стояку. Вертикальные трубы отсутствуют частично или полностью.
Схемы систем отопления с двутрубными горизонтальными разводками
Схемы систем отопления с однотрубными горизонтальными разводками
Для балансировки двухтрубной горизонтальной разводки отопления применяют – регулируемый байпас, например – H-образный узел “Herz-3000”.
Любая горизонтальная схема может быть с попутным и тупиковым движением жидкости.
Ключевое преимущество горизонтальной разводки – возможность реализовать скрытый монтаж в конструкции стен или пола. Для этого применяют металлополимерные трубы, которые имеют большее температурное расширение, чем металлические. Их укладывают с использованием компенсаторов длины. Вместе с тем возникает проблема удаления воздуха, решаемая одним из следующих способов:
-
установка крана Маевского;
-
монтаж автоматических воздухоотводчиков;
-
применение труб с кислородным барьером;
-
повышение герметичности системы.
Для реализации данной схемы требуется организовать принудительную циркуляцию теплоносителя.
Коллекторная система отопления
Рассмотренные выше схемы отопительной системы относятся к тройниковой конфигурации, в отличие от которой коллекторная конструкция характеризуется большей управляемостью. Главное отличие разводки – независимое подключение труб к каждому радиатору. Для нее применима верхняя, боковая, диагональная и нижняя подводка. Последний вариант позволяет реализовать все достоинства металлополимерных труб, скрыть их в конструкции пола или стен.
Другой распространенный вариант коллекторной отопительной системы – поэтажная разводка. Она предполагает монтаж обратной и подающей магистрали в каналах пола, а установку коллекторов в нише стены или специальном шкафу, от которого к каждому радиатору идут трубы. Для регулировки нагрева прибора и одинаковой температуры на выходе и входе необходим циркуляционный насос.
Преимущества коллекторной схемы:
-
Возможность отключать отдельные радиаторы.
-
Циркуляционные кольца снабжаются собственным насосом и автоматическим терморегулятором.
Главный минус коллекторной разводки отопления – большая протяженность трубопроводов.
Коллекторная схема подойдет для загородного дома любой высоты. Она не рекомендуется для районов с частым отключением электроэнергии, без которой невозможно функционирование циркуляционного насоса.
Критерии подбора схемы разводки отопления
Обозначим основные критерии выбора разводки:
-
высота дома: разводка отопления с принудительным движением воды подойдет для коттеджей любой этажности;
-
площадь жилого помещения: радиус действия магистрали с естественной циркуляцией ограничен 30 м;
-
назначение сооружения: для постоянного проживания предпочтительна разводка отопления с принудительной циркуляцией;
-
бюджет: стоимость труб и запорной арматуры для однотрубной разводки без насоса в 1,5-2 раза ниже, чем для двухтрубной схемы с принудительным движением жидкости;
-
однотрубная схема с верхней разводкой отопления и естественным движением теплоносителя подходит для зданий с чердачным помещением, в котором устанавливается верхняя разводка;
-
стабильная электроэнергия: необходима для работы циркуляционного насоса;
-
для установки теплого пола стоит выбирать между коллекторной и двухтрубной конфигурацией.
Пользователям, стремящимся к максимальной автоматизации процесса, стоит рассмотреть коллекторную или двухтрубную разводку с насосом. Использование запорной арматуры и терморегуляторов обеспечивает контроль теплоотдачи радиаторов.
Выводы
-
Однотрубная верхняя разводка отопления подходит для сооружений с чердачным помещением. Она не позволяет добиться равномерного обогрева комнат, но требует меньших расходов на материалы и монтаж.
-
Двухтрубная разводка – выбор владельцев коттеджей, предназначенных для постоянного проживания. Ручные и автоматические вентили гарантируют регулировку температуры в помещении.
-
Нижняя разводка позволяет замаскировать трубы в конструкции пола или стены.
-
Сеть отопления с естественной циркуляцией характеризуется ограниченным радиусом действия – 30 м.
-
Для многоэтажных домов предпочтительно использовать насос. Он гарантирует необходимую скорость циркуляции.
-
Максимальная управляемость характерна для коллекторной системы, в которой можно регулировать и отключать отдельные радиаторы.
Проектирование и монтаж разводки отопления требует сложных инженерных расчетов, поэтому лучше доверить работу специалистам. Причем не строителям «широкого профиля», а именно инженерам.
