Трубы для отопления дома
Качественное отопление зависит от используемых труб. Ознакомимся со всеми существующими на рынке видами труб, рассмотрим плюсы и минусы каждого вида. С учетом рекомендаций, вы сможете выбрать трубы подходящие для условий вашего дома.
|
Современные системы отопления существенно отличаются друг от друга – по материалу, внешнему виду, характеристикам. Качественное отопление помещения во многом зависит от используемых труб. Мы ознакомимся со всеми существующими на рынке видами труб, рассмотрим плюсы и минусы каждого вида. С учетом наших рекомендаций, вы сможете выбрать трубы подходящие для условий вашего дома. |
 |
Критерии выбора труб
Чтобы правильно выбрать трубы для отопительной системы нужно учитывать факторы, от которых зависит работа системы в целом.
Какой вид отопления будет использоваться. Здесь можно выделить 2 нюанса:
- Будет ли это автономная система, с использованием скважинного насоса или планируется подключение к центральным коммуникациям.
- Тип системы – самотечная (гравитационная) или с принудительной циркуляцией греющей жидкости. В первом случае жидкость течет по трубам под действием силы тяжести, во втором – давление в системе поддерживает насос. Гравитационная система не стабильна и требует труб большего диаметра. Отопление принудительного типа надежно и позволяет выбрать трубы меньшего диаметра.
Конфигурация греющего оборудования – двухтрубная или однотрубная.
- В однотрубной системе все приборы отопления объединены в один трубопровод. Охлажденная и нагретая жидкость идет по одной трубе с поочередной подводкой ко всем приборам. Требует правильного подбора диаметра трубы и подключения. Отлично подходит для малоэтажных многоквартирников.
- Двухтрубная. По одной трубе течет нагретый теплоноситель, по другой – уже остывшая жидкость поступает в бак нагрева. Нагрев помещений при этой конфигурации равномерный, потери тепла практически исключены.
Способ монтажа – скрытый и открытый.
- При скрытом монтаже трубы прокладываются в стене или стяжке.
- Открытый – трубы идут снаружи, видны для жильцов.
Также следует учитывать рабочее давление в системе. Для двухэтажного дома нормой считается 3-4 атмосферы. Рабочее давление в многоквартирном доме 9-10 этажей – 5-7 атмосфер. Дома выше 10 этажей – 12 атмосфер. Для северной части России необходимое количество энергии котла равно 45 Вт/куб.м
Максимальную температура теплоносителя. В многоквартирном доме при однотрубной системе температура не должна превышать 105°С, двухтрубная не более 95°С.
Виды труб
Все трубы можно разделить на 3 группы: металлические, трубы из пластика и металлопластиковые. Каждый из них имеет свои подвиды. Рассмотрим каждый из них: область применения, характеристики, плюсы и минусы. Трубы бывают различные по материалу, области применения, набору функционала.
1. Металлические трубы
Стальные (чугунные). Применяются, в основном, в самотечных комплексах. Имеют высокую теплопроводность, стойкость к высокому давлению, мало расширяются при прогреве. На магистралях, где исключено попадание кислорода в систему, можно применять стальные трубы.
Плюсы:
- прочные к гидроударам (и в местах соединений);
- стойкие к температуре – пограничная температура плавления 1500 градусов;
- доступные по цене элементы соединения.
Минусы:
- цена;
- трудоемкий монтаж;
- размер и вес труб;
- требуется сварка опытными мастерами;
- ограничены по времени проведения монтажных работ, следует монтировать сразу после возведения коробки.
Сталь с легированными компонентами. Сталь с добавлением специальных элементов. Добавки повышают прочность, стойкость к коррозии и разрушениям. Легирующими добавками могут быть: цинк, хром, никель, титан и др. Трубы из нержавейки – это сталь, с добавлением 12% хрома (высоколегированные).
Производятся двумя способами – сваркой и методом бесшовного проката. При сварном способе листы металла варятся электросваркой спиральным или продольным швом. Стыки швов шлифуются, во избежание коррозии.
Бесшовные трубы делаются путем горячего или холодного прогона через пресс листов стали. Имеют гладкую поверхность. Структура металла не нарушается, соответственно нет критичных мест, где металл может дать течь.
Также есть гофрированные трубы из нержавеющей стали – они гибкие и стоят дешевле цельных труб.
Плюсы:
- практически не корродируют;
- не боятся агрессивных условий;
- выдерживают большую температуру жидкости и высокое давление.
Минусы:
- более высокая цена по сравнению со сталью;
- сварные трубы служат меньше бесшовных, менее стойкие к ржавчине и высокому давлению.
Медные. Используется медь высокого качества, иногда с добавлением 5% цинка. Внешняя сторона трубы иногда покрывается слоем поливинилхлорида. Медь для отопления дополнительно обрабатывается фосфором, что повышает стойкость к воде. В реакцию с кислородом вступает один раз, после чего покрывается слоем патины. Патина схожа по структуре со стеклом, защищает трубу от кислородного воздействия.
Есть медные трубы в полимерной оболочке для монтажа теплого пола.
Преимущества:
- прочные, выдерживают гидроудар в 50 атм, и температуру от +250°С до 100°С;
- не ржавеют;
- имеют высокую теплоотдачу – 389,5 Вт/мк. Безотказно служат до 100 лет.
- минимальные показатели термического расширения – 0.1% на погонный метр (при +90°С);
- мягкую медь можно гнуть с помощью специального инструмента;
- медная труба может стать отличным элементом дизайна дома.
Недостатки:
- агрессивность меди – плохо сочетаются с другими металлами;
- медь нельзя соединять фитингами из стали или чугуна – коррозия разъест систему;
- фитинги для меди должны быть из меди либо из латуни;
- медь дороже других металлов.
Полипропилен (PP). Синтетический полимер. Способен к многократному изгибу, ударопрочен. Существует несколько разновидностей данного типа труб: PP-H, PP-B, PPRC.
PP-H – это монотруба, сделанная только из полипропилена. Подходит только для холодного водоснабжения, не выдерживает температуру выше 40 градусов. Монотруба из полипропилена при температуре теплоносителя 40 градусов прослужит максимум 5 лет.
|
PP-B – подходят для систем теплоснабжения с температурой не больше 50°С. PPRC – самые стойки из пропиленовой линейки. Рассчитаны не температуру теплоносителя выше 50 градусов. Трубы могут быть армированы (усилены) алюминием или стекловолокном – методом соэкструзии его помещают в среднем плане слое трубы. Армирование труб снижает расширение трубы при воздействии тепла. В тепловые сети подходят только армированный полипропилен. |
|
- самый дешевый материал;
- эластичен;
- не корродирует;
- устойчив к химическому воздействию веществ, попавших в сеть;
- не боится механических ударов;
- простой и быстрый в монтаже;
- гладкая внутренняя поверхность исключает образование извести;
- не проводит электричества, легкий, с высокой степенью звукоизоляции.
Недостатки:
- боится высокой температуры и большого давления;
- сложен в монтаже, необходимо до 3-х рабочих монтажников;
- некоторые стыки закручиваются вручную;
- прокладывается только открытым способом, без заливки бетоном;
- невозможность контроля качества соединения – равномерность прогрева соединения в момент крепления фитинга с трубой.
Сшитый полиэтилен (PEX). Это вспененный полиэтилен, в результате сшивки которого меняется его молекулярная структура. Сшитый полиэтилен отличается гибкостью, однородностью структуры и прочностью на разрыв. Бывает армированным алюминиевой фольгой или покрытым слоем кислородной пленки (как сверху трубы, так и внутри). Есть несколько марок таких труб:
PE–Xa. При сшивании добавляются пероксиды. Самый трудоемкий способ. Лучшие в линейке. Держат форму, не подвержены залому в местах изгибов. Молекулы исходного полимера скреплены на 90%.
PE-Xb. Полиэтилен обрабатывается жидкость с катализаторами и силаном. Практически не уступает по характеристикам первому виду.
PE-Xc. Полиэтилен облучается радиацией - молекулы бомбардируются электронами, что дает прочность поперечных связей 60%. Менее устойчивы к изгибам и заломам.
PE-Xd. Азотный способ производства. Дает 70% соединения молекул. Сложен в производстве, редко применяется.
Для рядового пользователя маркировка практически не влияет на функционал.
Преимущества:
- легкий, эластичный, ударостойкий;
- обладает эффектом «памяти» – восстанавливает свою форму после заморозки путем нагрева;
- не деформируется при 200°С;
- имеет гладкую внутреннюю поверхность, исключает засоры;
- не проводит электрический ток;
- служит 50 лет;
- легко монтируется штатными фитингами, высокая герметичность швов;
- работает с высокой температурой;
- не требует специального обслуживания.
Недостатки:
- боится ультрафиолета, требует скрытой укладки или защитной гофре (если это монотруба);
- для монтажа нужно дорогостоящее оборудование;
- может проводить кислород в систему, что провоцирует размножение бактерий (за исключением PEX - EVOH);
- требует большого количества хомутов при монтаже теплого пола.
Производители также выделяют вид термопластовой трубы, который ввели на замену сшитому полиэтилену – PE-RT. Это полимерный теплостойкий полиэтилен, рассчитанный для ГВС. Обладает высокой гибкостью, не требует сшивки. Работает в системах с давление от 2-х до 4-х атмосфер.
3. Металлопластик
Изначально использовали при освоении месторождений нефти и газа. Сначала использовали простой полиэтилен, потом придумали сшитый полиэтилен – связи в молекуле были пластичными и трудно разрушим. Универсален – подходит для систем теплого пола, холодного и горячего водоснабжения.
Состоят из 5 слоев:
- внешний слой – сшитый полиэтилен;
- далее идет слой клея, который скрепляет материалы между собой;
- средний слой сделан из армирующего алюминия (толщина слоя 150-300 мкм);
- после идет скрепляющий слой клея;
- последний слой – снова сшитый, или иной полиэтилен.
Слои должны быть откалиброваны. Каждый из материалов обладает различными коэффициентами температурного расширения. Производятся диаметром от 16 до 75 мм. Толщина стенок 2 – 5 мм.
Преимущества:
- гибкий – радиус изгиба от 65 до 125 мм, сохраняют заданные изгибы;
- устойчив к высоким температурам – 90-95 градусов и кратковременное повышение до 110°С;
- алюминиевая пленка в составе лучше всего защищает от диффузий кислорода;
- лучший вариант для прокладки как скрытым, так и открытым способом (не боится ультрафиолета);
- совместим с трубами из стали. Гладкие внутренние стенки исключают возможность отложений и засоров;
- сложен в производстве, практически не имеет дженериков.
Недостатки:
- боится низких температур, в некоторых местах требуют дополнительной теплоизоляции;
- из-за разницы потенциалов температурного расширения со временем слои могут отойти друг от друга;
- соединительные фитинги создают гидравлическое сопротивление для теплоносителя;
- при скрытом монтаже требуется опрессовочное соединение.
Особенности монтажа
У каждого вида труб есть свои способы соединения: с использованием фитингов, коаксиальные, цанговые, выдвижные гильзы с эффектом памяти, пайка, сварка и пресс-фитинги.
- Стальные трубы соединяются методом сварки и резьбового или пресс (дорого) соединения.
- Трубы из металлопластика соединяются цанговым соединением. Также применяется способ крепления опрессовочными (компрессионными) фитингами – это более надежное соединение. Цанговое соединение можно затянуть обычным газовым или гаечным ключом. Для второго способа требуются опрессовочные клещи.
- Медные трубы соединяются пайкой высокой (мягкая) и низкой температурой (жесткая), крепятся резьбовым соединение с вальцовкой, методом запрессовки или компрессионным фитингами. Достаточно дорогостоящий монтаж. Если в системе несколько металлов – для соединений следует использовать фитинги из латуни. Она снимает агрессивность меди.
|
 |
При монтаже учитывается назначение, длина трассы, температурный режим, количество переходов до точки разбора. Если точка разбора одна – подойдет 16-й диаметр трубы. Если несколько точек распределения – диаметр должен быть выше. Дополнительно учитывается сопротивление, которое создает каждый соединительный фитинг.
Также в расчет берется количество проживающих человек в доме. Чем больше жильцов и площадь помещения – тем мощнее насос и давление в системе выше.
Следующий момент: какая система реализована в доме – однотрубная или двухтрубная. Если однотрубная – на подачу и обратку должны использоваться трубы разного диаметра. Системам с принудительной циркуляцией подойдет труба 16 диаметра.

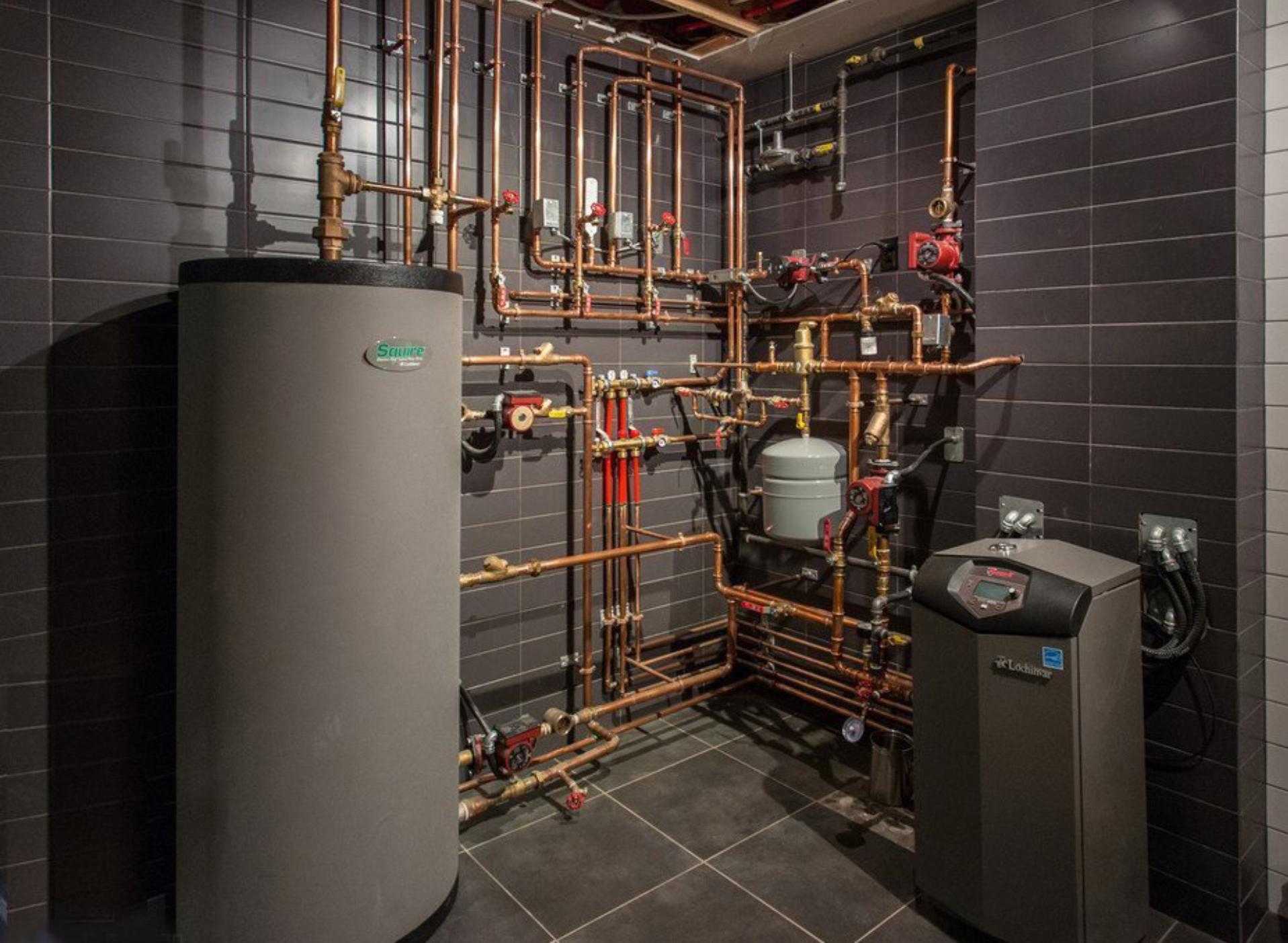

Котельную лучше обвязывать медными трубами или из металлопластика. Сталь лучше не использовать. Для теплого пола необходимо учитывать температурные характеристики трубы – до 70 градусов.
Ассортимент ИнРед
Мы – официальный дилер немецкого бренда Frankische. Преимущества труб Frankische:
 |
|
|
- Для своих труб выпускают унифицированные фитинги, которые подходят как для сшитого полиэтилена, так и для металлопластика. Идентичные по диаметру и гигиеническим характеристикам. Применяют безсвинцовую латунь.
- Единственные в мире производят трубы из сшитого полиэтилена с защитным слоем кислорода внутри.
Советы эксперта ИнРед по отоплению
1. Доверьте проект эксперту. Просчитайте архитектурную и инженерную часть. Важна последовательность и профессионализм.
2. Правильно оцените рабочие параметры для ваших задач. Трубы должны увязываться с общей системой. Для дровяного котла не рекомендую использовать PE-RT трубу. Для газовых и электрических систем подойдет.
3. Лучшие во всех отношениях – трубы из меди.
4. Теплый пол лучше делать из металлопластика. Его можно гнуть – он держит геометрию. Экономия на крепежах-хомутах. Коэффициент расширения у него меньше, соответственно, истирания почти нет.
5. Старайтесь избегать труб из полипропилена. Они в самом низу моего рейтинга. У них область применения очень узкая. На даче еще можно использовать. Для жилого дома и квартиры не советую его брать.
